消息系统设计与实现

产品分析

首先我们来看一下市场上关于消息的实现是怎么样的。

简书

简书的消息系统主要分了两种:

  • 简信
  • 提醒

简信

简信的性质其实跟私信是一样的,是用户发送给用户的一则消息,有具体的信息内容。

jianshu_notice

提醒

而提醒,则是系统发送的一则消息,其文案格式是固定的,并且对特殊对象一般拥有超链接。

jianshu_notice_list

知乎

知乎跟简书一样,主要分了两种:

  • 私信
  • 消息

私信

跟简书一样,使用户发送给用户的一则消息,也可以是管理员发送给用户的消息。

zhihu_notice

消息

知乎的消息比简书的提醒有过之而无不及,知乎会对多条相似的消息进行聚会,以达到减轻用户阅读压力的体验。

zhihu_notice_list

消息的三种分类

通过两种产品的简单分析,得出他们的消息有两种分类,在这基础上,我们再加上一种:公告。
公告的主要性质是系统发送一则含有具体内容的消息,站内所有用户都能读取到这条消息。
所以,消息有三种分类:

  1. 公告 Announce
  2. 提醒 Remind
  3. 私信 Message

提醒的语言分析

我们从简书取一组提醒样本:

  • 3dbe1bd90774 关注了你
  • magicdawn 喜欢了你的文章 《单点登录的三种实现方式》
  • 无良程序 喜欢了你的文章 《基于RESTful API 怎么设计用户权限控制?》
  • alexcc4 喜欢了你的文章 《在Nodejs中贯彻单元测试》
  • 你在《基于RESTful API 怎么设计用户权限控制?》中收到一条 cnlinjie 的评论
  • 你的文章《Session原理》已被加入专题 《ios开发》

分析句子结构,提醒的内容无非就是

「谁对一样属于谁的事物做了什么操作」
「someone do something in someone’s something」

someone = 提醒的触发者,或者发送者,标记为 sender
do something = 提醒的动作,评论、喜欢、关注都属于一个动作,标记为 action
something = 提醒的动作作用对象,这就具体到是哪一篇文章,标记为 target
someone’s = 提醒的动作作用对象的所有者,标记为 targetOwner

这就清楚了,sender 和 targetOwner 就是网站的用户,而target是具体到哪一篇文章,如果提醒的对象不仅仅局限于文章,还有其他的话,就需要增加一项 targetType,来标记目标是文章还是其他的什么。而 action,则是固定的,整个网站会触发提醒的动作可能就只有那几样:评论、喜欢、关注…..(或者其他业务需要提醒的动作)

消息的两种获取方式

  • 推 Push
  • 拉 Pull

以知乎为例
推的比较常见,需要针对某一个问题维护着一张关注者的列表,每当触发这个问题推送的条件时(例如有人回答问题),就把这个通知发送给每个关注者。

而我们则根据消息的不同分类采用不同的获取方式:
通告和提醒,适合使用拉取的方式,消息产生之后,会存在消息表中,用户在某一特定的时间根据自己关注问题的表进行消息的拉取,然后添加到自己的消息队列中。

信息,适合使用推的方式,在发送者建立一条信息之后,同时指定接收者,把消息添加到接收者的消息队列中。

订阅

根据提醒使用拉取的方式,需要维护一个关注某一事物的列表。
这种行为,我们称之为:「订阅」Subscribe

一则订阅有以下三个核心属性:

  • 订阅的目标 target
  • 订阅的目标类型 targetType
  • 订阅的动作 action

比如我发布了一篇文章,那么我会订阅文章《XXX》的评论动作,所以文章《XXX》每被人评论了,就需要发送一则提醒告知我。

订阅的规则还可以扩展
我喜欢了一篇文章,和我发布了一篇文章,订阅的动作可能不一样。
喜欢了一篇文章,我希望我订阅这篇文章更新、评论的动作。
而发布了一篇文章,我希望我只是订阅这篇文章的评论动作。

这时候就需要多一个参数:subscribReason
不同的subscribReason,对应着一个动作数组,
subscribReason = 喜欢,对应着 actions = [更新,评论]
subscribReason = 发布,对应着 actions = [评论]

订阅的规则还还可以扩展
用户可能会有一个自己的订阅设置,比如对于所有的喜欢的动作,我都不希望接收。

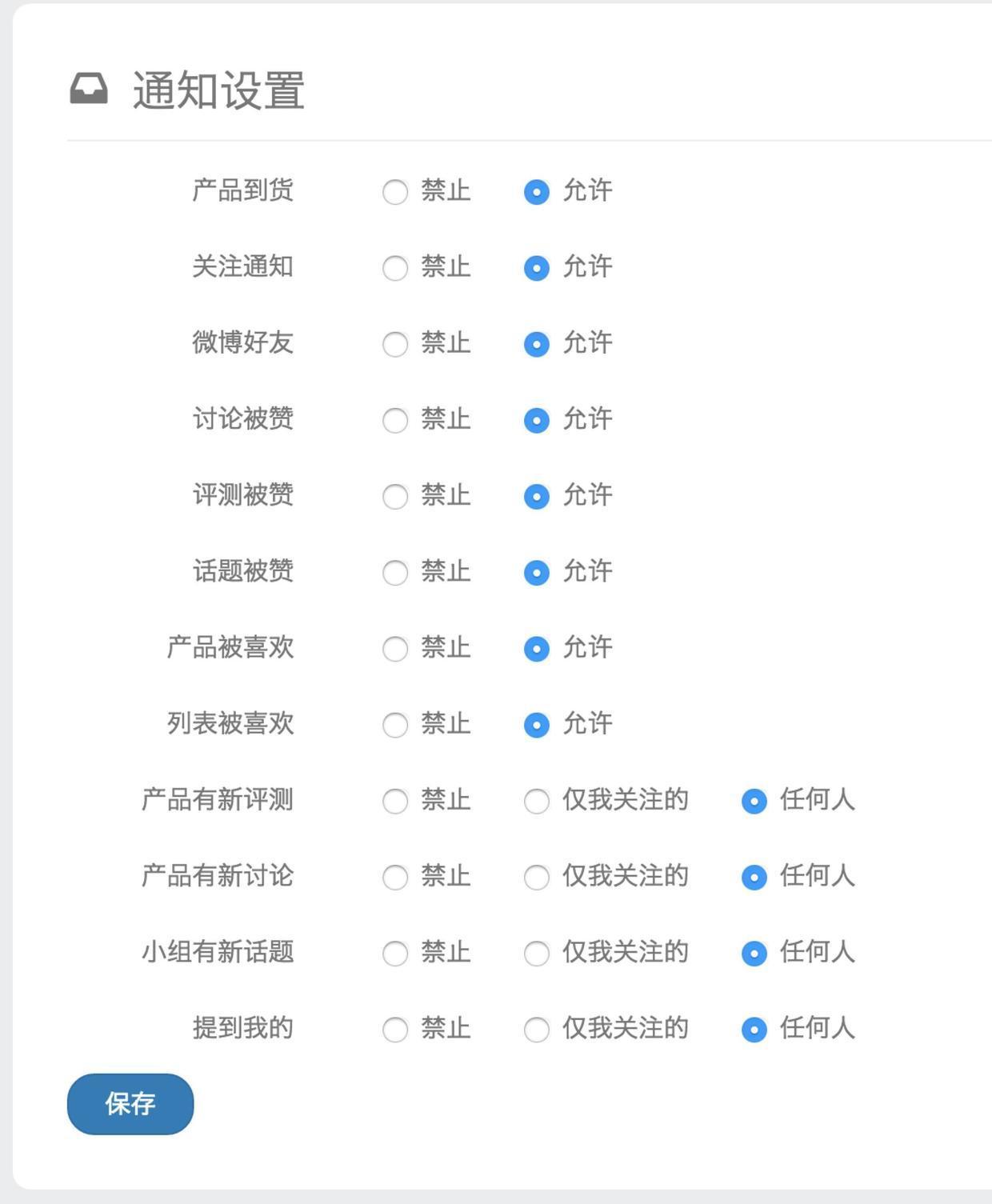

比如Knewone的提醒设置

knewone_notice_setting

所以我们需要再维护一个表:SubscriptionConfig,来存放用户的提醒设置。
并且,当用户没有提醒设置的时候,可以使用系统提供的一套默认设置:defaultSubscriptionConfig

聚合

如果我发布了一篇文章《XXX》,在我不在线的时候,被评论了10遍,当我一上线的时候,应该是收到十条信息类似于:「谁谁谁评论了你的文章《XXX》」?
还是应该收到一条信息:「甲、乙、丙、丁…评论了你的文章《XXX》」?

知乎在聚合上做的很优秀,要知道他们要实现这个还是挺有技术的:
知乎的消息机制,在技术上如何设计与规划?
网站的消息(通知)系统一般是如何实现的?

关于这部分功能,我们还没有具体的实现方法,暂时也无法讲得更加详细。⊙﹏⊙

五个实体

通过上面的分析,大概知道做这个消息系统,需要哪些实体类:

  1. 用户消息队列 UserNotify
  2. 用户 User
  3. 订阅 Subscription
  4. 订阅设置 SubscriptionConfig
  5. 消息 Notify
    • 通告 Announce
    • 提醒 Remind
    • 信息 Message

行为分解

说了这么多,整理一下整个消息流程的一些行为:

  • 系统或者管理员,创建消息
    • createNotify (make announce | remind | message)
  • 用户,订阅消息,取消订阅
    • subscribe, cancelSubscription
  • 用户管理订阅设置
    • getSubscriptionConfig, updateSubscriptionConfig
  • 用户,拉取消息
    • pullNotify (pull announce | remind | message | all)
  • 用户,查询消息队列
    • getUserNotify(get announce | remind | message | all)
  • 用户阅读消息
    • read

模型设计

Notify

  1. id : {type: 'integer', primaryKey: true}, // 主键
  2. content : {type: 'text'}, // 消息的内容
  3. type : {type: 'integer', required: true, enum: [1, 2, 3]}, // 消息的类型,1: 公告 Announce,2: 提醒 Remind,3:信息 Message
  4. target : {type: 'integer'}, // 目标的ID
  5. targetType : {type: 'string'}, // 目标的类型
  6. action : {type: 'string'}, // 提醒信息的动作类型
  7. sender : {type: 'integer'}, // 发送者的ID
  8. createdAt : {type: 'datetime', required: true}

Save Remind
消息表,我们需要target、targetType字段,来记录该条提醒所关联的对象。而action字段,则记录该条提醒所关联的动作。
比如消息:「小明喜欢了文章」
则:

  1. target = 123, // 文章ID
  2. targetType = 'post', // 指明target所属类型是文章
  3. sender = 123456 // 小明ID

Save Announce and Message
当然,Notify还支持存储公告和信息。它们会用到content字段,而不会用到target、targetType、action字段。

UserNotify

  1. id : {type: 'integer', primaryKey: true}, // 主键
  2. isRead : {type: 'boolean', required: true},
  3. user : {type: 'integer', required: true}, // 用户消息所属者
  4. notify : {type: 'integer', required: true} // 关联的Notify
  5. createdAt : {type: 'datetime', required: true}

我们用 UserNotify 来存储用户的消息队列,它关联一则提醒 (Notify) 的具体内容。
UserNotify 的创建,主要通过两个途径:

  1. 遍历订阅(Subscription)表拉取公告(Announce)和提醒(Remind)的时候创建
  2. 新建信息(Message)之后,立刻创建。

Subscription

  1. target : {type: 'integer', required: true}, // 目标的ID
  2. targetType : {type: 'string', required: true}, // 目标的类型
  3. action : {type: 'string'}, // 订阅动作,如: comment/like/post/update etc.
  4. user : {type: 'integer'},
  5. createdAt : {type: 'datetime', required: true}

订阅,是从Notify表拉取消息到UserNotify的前提,用户首先订阅了某一个目标的某一个动作,在此之后产生这个目标的这个动作的消息,才会被通知到该用户。
如:「小明关注了产品A的评论」,数据表现为:

  1. target: 123, // 产品A的ID
  2. targetType: 'product',
  3. action: 'comment',
  4. user: 123 // 小明的ID

这样,产品A下产生的每一条评论,都会产生通知给小明了。

SubscriptionConfig

  1. action: {type: 'json', required: true}, // 用户的设置
  2. user: {type: 'integer'}

不同用户可能会有不一样的订阅习惯,在这个表中,用户可以统一针对某种动作进行是否订阅的设置。而默认是使用系统提供的默认配置:

  1. defaultSubscriptionConfig: {
  2. 'comment' : true, // 评论
  3. 'like' : true, // 喜欢
  4. }

在这套模型中,targetType、action是可以根据需求来扩展的,例如我们还可以增加多几个动作的提醒:hate被踩、update被更新….诸如此类。

配置文件 NotifyConfig

  1. // 提醒关联的目标类型
  2. targetType: {
  3. PRODUCT : 'product', // 产品
  4. POST : 'post' // 文章
  5. },
  6. // 提醒关联的动作
  7. action: {
  8. COMMENT : 'comment', // 评论
  9. LIKE : 'like', // 喜欢
  10. },
  11. // 订阅原因对应订阅事件
  12. reasonAction: {
  13. 'create_product' : ['comment', 'like']
  14. 'like_product' : ['comment'],
  15. 'like_post' : ['comment'],
  16. },
  17. // 默认订阅配置
  18. defaultSubscriptionConfig: {
  19. 'comment' : true, // 评论
  20. 'like' : true, // 喜欢
  21. }

服务层 NotifyService

NotifyService拥有以下方法:

  • createAnnounce(content, sender)
  • createRemind(target, targetType, action, sender, content)
  • createMessage(content, sender, receiver)
  • pullAnnounce(user)
  • pullRemind(user)
  • subscribe(user, target, targetType, reason)
  • cancelSubscription(user, target ,targetType)
  • getSubscriptionConfig(userID)
  • updateSubscriptionConfig(userID)
  • getUserNotify(userID)
  • read(user, notifyIDs)

各方法的处理逻辑如下:

createAnnounce(content, sender)

  1. 往 Notify 表中插入一条公告记录

createRemind(target, targetType, action, sender, content)

  1. 往 Notify 表中插入一条提醒记录

createMessage(content, sender, receiver)

  1. 往 Notify 表中插入一条信息记录
  2. 往 UserNotify 表中插入一条记录,并关联新建的 Notify

pullAnnounce(user)

  1. 从 UserNotify 中获取最近的一条公告信息的创建时间: lastTime
  2. 用 lastTime 作为过滤条件,查询Notify的公告信息
  3. 新建 UserNotify 并关联查询出来的公告信息

pullRemind(user)

  1. 查询用户的订阅表,得到用户的一系列订阅记录
  2. 通过每一条的订阅记录的 target、targetType、action、createdAt 去查询 Notify 表,获取订阅的 Notify 记录。(注意订阅时间必须早于提醒创建时间)
  3. 查询用户的配置文件 SubscriptionConfig,如果没有则使用默认的配置 DefaultSubscriptionConfig
  4. 使用订阅配置,过滤查询出来的 Notify
  5. 使用过滤好的 Notify 作为关联新建 UserNotify

subscribe(user, target, targetType, reason)

  1. 通过 reason,查询 NotifyConfig,获取对应的动作组: actions
  2. 遍历动作组,每一个动作新建一则 Subscription 记录

cancelSubscription(user, target ,targetType)

  1. 删除 user、target、targetType 对应的一则或多则记录

getSubscriptionConfig(userID)

  1. 查询 SubscriptionConfig 表,获取用户的订阅配置

updateSubscriptionConfig(userID)

  1. 更新用户的 SubscriptionConfig 记录

getUserNotify(userID)

  1. 获取用户的消息列表

read(user, notifyIDs)

  1. 更新指定的 notify,把 isRead 属性设置为 true

时序图

提醒的订阅、创建、拉取

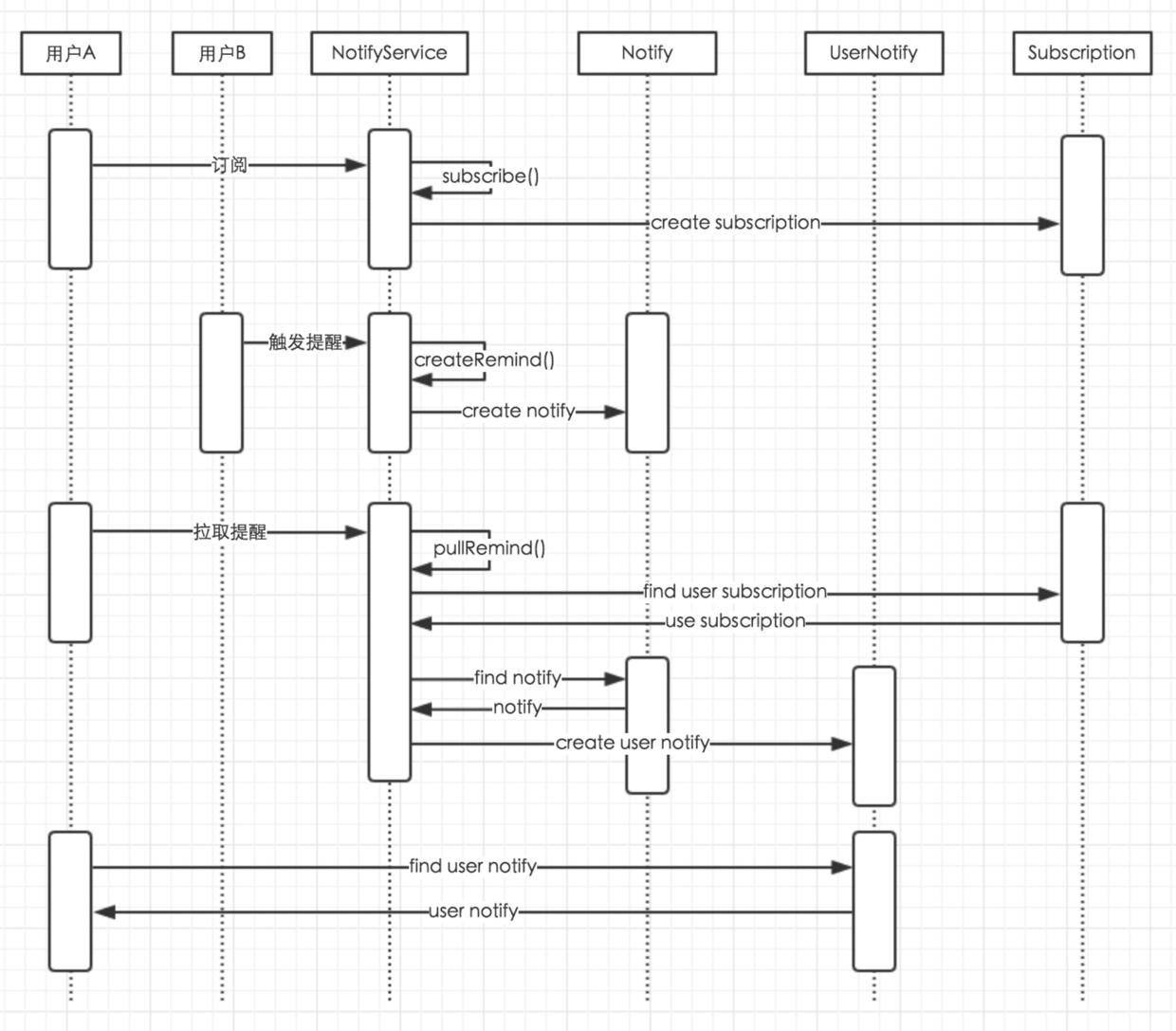

notice_time_sequence_diagram

我们可以在产品创建之后,调用 NotifyService.subscribe 方法,
然后在产品被评论之后调用 NotifyService.createRemind 方法,
再就是用户登录系统或者其他的某一个时刻调用 NotifyService.pullRemind 方法,
最后在用户查询消息队列的时候调用 NotifyService.getUserNotify 方法。

公告的创建、拉取

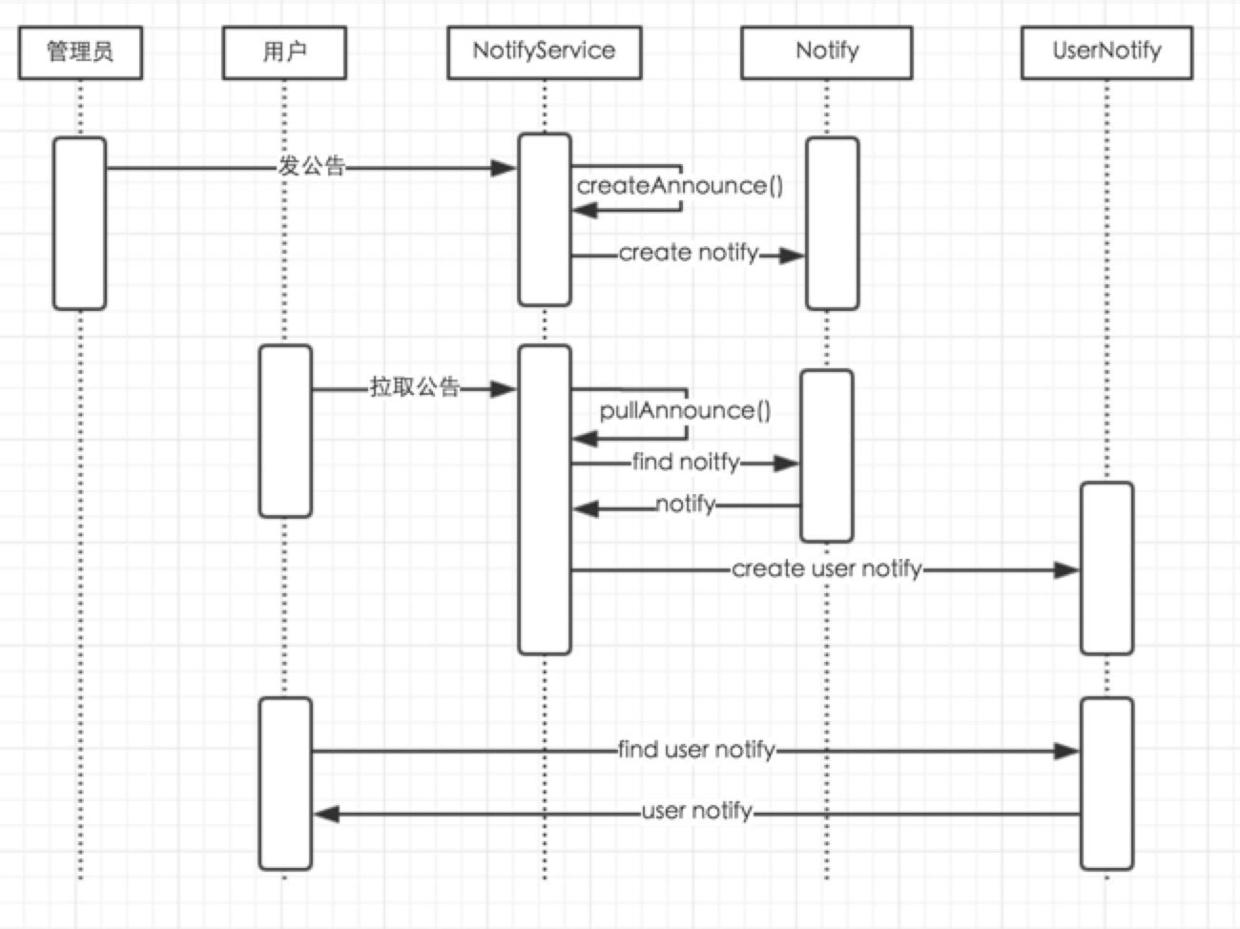

affiche_time_sequence_diagram

在管理员发送了一则公告的时候,调用 NotifyService.createAnnounce 方法,
然后在用户登录系统或者其他的某一个时刻调用 NotifyService.pullAnnounce 方法,
最后在用户查询消息队列的时候调用 NotifyService.getUserNotify 方法。

信息的创建

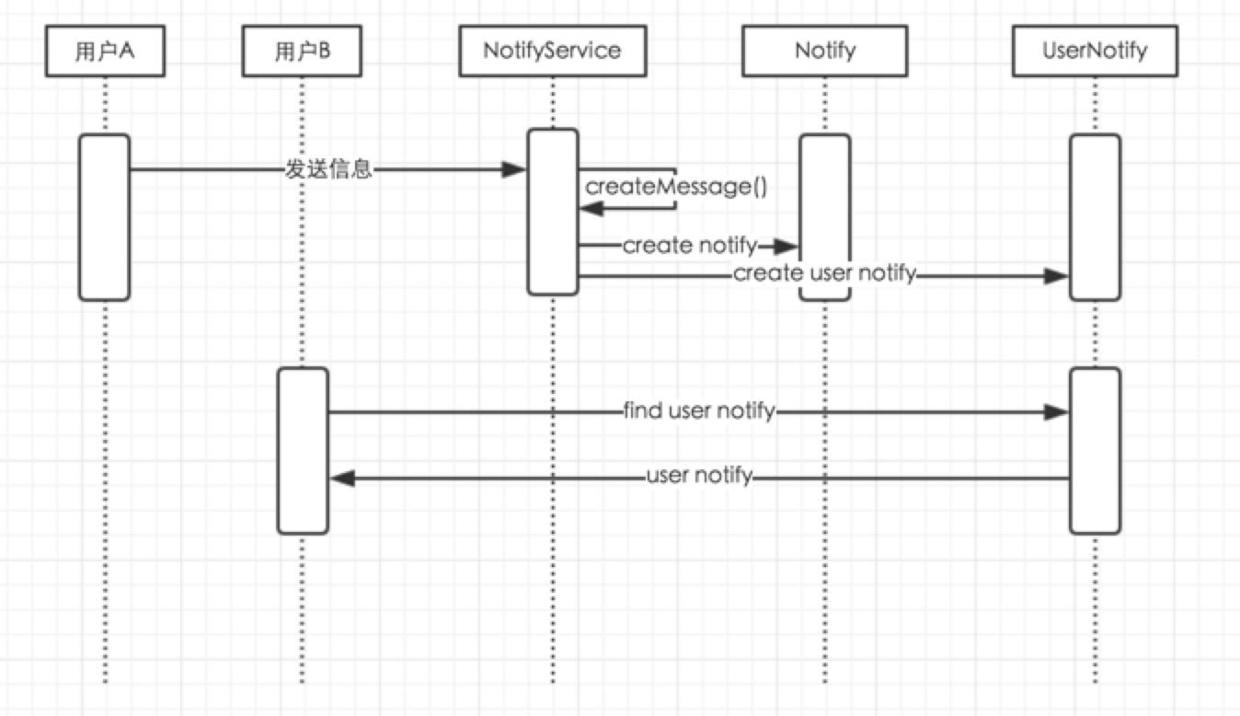

message_create_time_sequence_diagram

信息的创建,只需要直接调用 NotifyService.createMessage 方法就可以了,
在下一次用户查询消息队列的时候,就会查询这条信息。

本文转载自:http://www.jianshu.com/p/f4d7827821f1
